CMP - Determinator Betonvochtsonde

In-situ vochtgehalte meten in betonvloeren en betonplaten

Uitbreiding van de mogelijkheden van Tramex betonvochtmeters

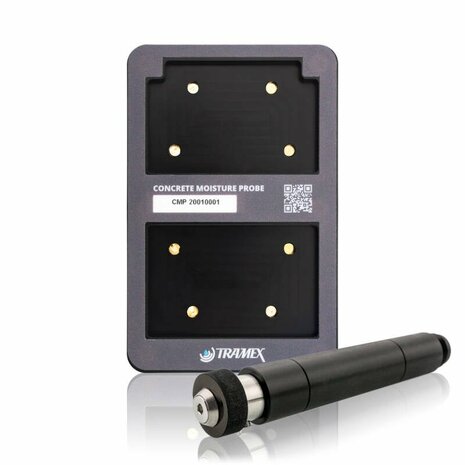

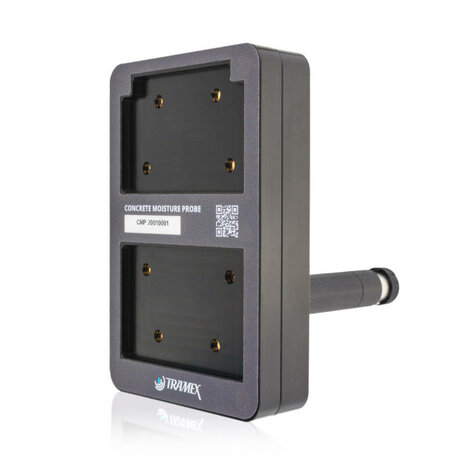

De Tramex Concrete Moisture Probe – “The Determinator” is ontwikkeld voor het meten van het in-situ vochtgehalte in betonvloeren en betonplaten.

De probe wordt gebruikt in combinatie met een betonvochtmeter uit de Tramex Concrete Moisture Encounter-serie, waaronder de CME5 en CMEX5, en is ook compatibel met eerdere modellen zoals de CME4 en CMEX2.

De Concrete Moisture Probe maakt deel uit van de Tramex Unified Concrete Moisture Test Method. Hierbij worden kwantitatieve vochtmetingen uitgevoerd zowel in de bovenste circa 20 mm van het beton als dieper in de betonconstructie, tot een maximale probediepte van circa 100 mm. De vereiste boordiameter bedraagt circa 19 mm.

Door vochtwaarden op verschillende dieptes in de betonplaat te vergelijken, kan beter worden beoordeeld of verhoogde vochtcondities vooral aanwezig zijn aan het oppervlak, in de betonmassa of vanuit de onderzijde van de constructie. Deze informatie kan helpen bij het bepalen van de oorzaak en omvang van een vochtprobleem en bij de keuze van eventuele vervolgmaatregelen.

De Concrete Moisture Probe kan uitsluitend worden gebruikt in combinatie met een geschikte Tramex Concrete Moisture Meter en functioneert niet als zelfstandig meetinstrument.

Beschikbare kits

De Determinator is tevens onderdeel van verschillende Tramex meetsets:

• Concrete Determinator Kit
  Concrete Moisture Probe in een robuuste Tramex transportkoffer met ruimte voor een geschikte betonvochtmeter.

• Concrete Determinator Tech Kit
  Inclusief CMEX5 voor niet-destructieve kwantitatieve vochtmetingen in beton en vergelijkende metingen conform ASTM F2659.

• Concrete Determinator Inspector Kit
  Complete meetset voor het onderzoeken van zowel oppervlaktevocht als vocht dieper in betonvloeren en betonplaten. Deze set bevat onder andere de CMEX5, Concrete Moisture Probe, Hygro-i2® RH-probe, infraroodthermometer en verlengsteel.

Kenmerken

• Snelle in-situ bepaling van het vochtgehalte in beton

• Te gebruiken in een boorgat van circa 19 mm

• Geschikt voor metingen op verschillende dieptes in de betonplaat

• Ondersteunt vergelijking tussen vochtcondities aan het oppervlak en dieper in het beton

• Kan helpen bij het beoordelen van de richting en verdeling van vocht in de constructie

• Herbruikbaar

• Verlengbare probe

• Geen kunststof hole liners vereist voor de vochtgehaltemeting

• Compatibel met CME5, CMEX5, CME4 en CMEX2

Werkingsprincipe

De Concrete Moisture Probe werkt in combinatie met Tramex Concrete Moisture Encounter-instrumenten op basis van het principe dat de elektrische impedantie van beton verandert afhankelijk van het vochtgehalte.

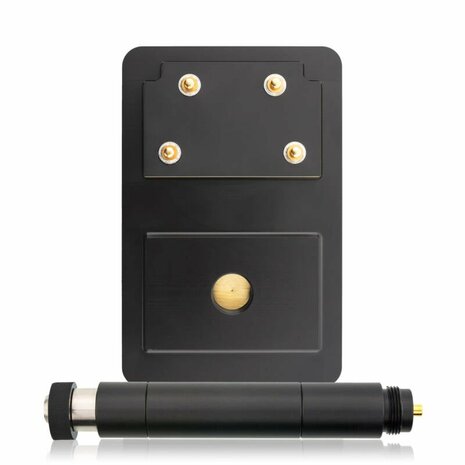

De probe wordt in een voorgeboord gat van circa 19 mm diameter geplaatst. Vervolgens wordt de Tramex betonvochtmeter stevig op de daarvoor bestemde cradle geplaatst, waarbij de contactpennen volledig worden ingedrukt.

Tussen de elektroden van de meter en de probe wordt een laagfrequent wisselend elektrisch veld opgewekt. Dit veld dringt door in het beton en de elektrische respons verandert afhankelijk van de vochtcondities in het materiaal.

Het instrument detecteert deze respons en zet deze om in een kwantitatieve vochtwaarde.

Meetprocedure

De cradle van de Determinator wordt vlak op het betonoppervlak geplaatst. De probe wordt op de gewenste diepte in het voorgeboorde gat ingebracht.

Vervolgens wordt de Tramex betonvochtmeter stevig op de cradle gedrukt totdat de contactpennen volledig zijn ingedrukt.

De probe meet de vochtcondities vanaf het uiteinde van de probe in de betonconstructie richting het oppervlak. Door metingen op verschillende dieptes uit te voeren, kan een vochtprofiel van de betonplaat worden opgebouwd.

Specificaties

Meetbereiken Concrete Moisture Probe – The Determinator
